【創新技術公示】洗衣機三腳架（壓鑄件）整形設備

壓鑄快訊發表于2024/3/25 9:35:42 北雅自動化創新技術申報

創新技術評選活動

歷經20余年的高速發展，中國壓鑄行業目前已經進?到轉型升級的關鍵時期，協同創新與高質量發展逐漸成為行業共識。為鼓勵及帶動壓鑄行業相關企業技術與產品創新，在全行業形成創新風尚，提升企業競爭力，鑄造行業生產力促進中心自2017年起在全行業組織開展“壓鑄行業年度創新技術與產品評選”活動。截止目前，共認定及表彰國內外壓鑄領域創新技術與產品100余項，極大的促進了我國壓鑄行業的發展與技術進步。

◆ 提示：活動全程不收取任何費用！

初審公示

北雅自動化設備（蘇州）有限公司的“三腳架整形設備的創新獎申報已經通過活動組委會初審。為保障公信力，接受全行業監督，現進入公示階段。每項通過初審的創新技術將在“壓鑄商情”、“中鑄科技”、“壓鑄快訊”公眾號同步公示。公示期為10個工作日（即2024年3月16日至3月29日）。在期間若無人提出異議，則進入終審階段，評選活動計劃在2024年6月由壓鑄行業特聘專家組終評并公布評選結果。

創新技術：

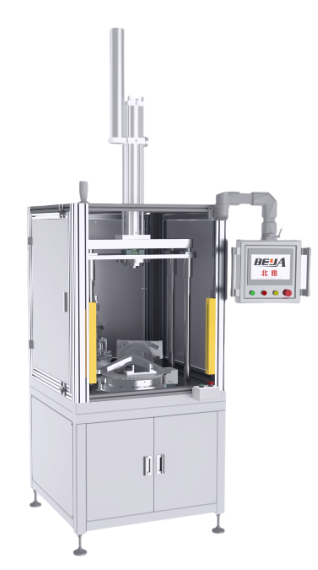

三腳架整形設備

申報企業：北雅自動化設備（蘇州）有限公司

創新背景

三腳架整形設備適用于滾筒洗衣機中安裝滾筒的三腳架螺絲孔處的高度整形。因三腳架外形結構的物理特性，三腳架在經過壓鑄成型后，三個腳會存在高度變形，當變形超過一定高度后，會影響在滾筒洗衣機的安裝，所以需要大量有經驗的人員來對三腳架進行高度整形，讓三腳架安裝螺絲孔處的高度達到規定值范圍。

三腳架整形設備出現之前都是人工用錘子對產品腳進行敲擊來整形，每敲擊一次需要對產品腳進行一次測量，敲擊的力度全部靠人的手來控制，人員需要非常大的熟練度才能對產品進行人工整形，且整形的效率低，不能與其他工藝配合起來聯機生產。

技術革新特點

產品腳高度基準值±2mm以內才會進行上下整形，將±2mm總共分成40個區間，每隔0.1mm一個區間，每個區間對應一個整形補償值。如果在進行了補償值整形后沒有有效整形，系統會根據整形前后的高度差異自動做出下一次的補償值，直到將產品整形到規定范圍內（基準值±0.3mm）。所有測量數值是以產品腳左右兩個孔上的高度平均值為準。如果兩個孔的高度差超過0.3mm，則會將產品先轉到旋轉整形機構出，先通過旋轉整形機構將產品腳左右兩個孔的高度差整形到0.3mm以內，然后再進行上下高度整形。

創新產品優勢

1. 設備整形節拍：根據產品特點，整形時間為15s-30s；
2. 設備整形精度：左右兩個點高度差±0.3mm以內，左右兩個點平均值相對于基準值±0.3mm；
3. 設備支持產品類型，最大外徑不超過540mm，軸直徑20-40mm；
4. 設備支持產品種類，出廠支持30款產品（后續還可以拓展），切換產品時只需要更換夾爪，調整測量點位置，整形程序參數觸摸屏一鍵切換，熟練后整個切換時間不超過10min；
5. 設備支持上料和聯機類型，人工上下料，機器人自動上下料，并且可以聯機生產，可以連壓鑄機（共用壓鑄機取件機器人），自動攻牙機，自動打磨機等。

經濟效益

在蘇州阿羅米科技有限公司導入三腳架整形機，并且和機器人、壓鑄機、切邊機、風冷架聯機，實現自動上下料，再不增加任何額外成本和延長原來節拍的情況下將整形工藝做到壓鑄島內，良率99%以上，完全省去了原來人工整形人員，效率和壓鑄機節拍一致。

發展趨勢

隨著自動化在各行各業的普及，洗衣機終端廠家（海爾、美的、西門子、博世等）的三腳架與滾筒裝配逐步會實現全自動打螺絲裝配。這就對三腳架安裝孔位置度的精度要求越來越高。但是因為三腳架的結構特點，導致三腳架壓鑄出來后存在一定程度不可控制的變形。三腳架整形機的出現可以解決這一問題，并且可以將整形機和三腳架生產過程中其它工藝（打磨，攻牙等）聯機，從而在增壓很少成本的基礎上幫助客戶實現三腳架自動化生產，大大提高生產效率和良率，節省人工。

企業簡介

北雅自動化設備（蘇州）有限公司集中了自動化設備的研發、生產、制造。公司是一家專注于壓鑄周邊設備集成，機械手生產及后道加工機床上下料等交鑰匙工程的中大型自動化公司。

多年來公司始終堅持品質第一、技術至上的服務理念推向市場，走進壓鑄企業，并與多家大型壓鑄企業建立良好的合作關系，推出了眾多高科技產品。公司產品質量和服務均在同行業中處于先進水平，本著“用戶為本，質量保證，科技創新”的宗旨，堅持“誠信至上，追求共贏”的理念，服務于社會，為工廠的全自動化生產貢獻一切力量！
