帶外殼的裝配部件-用于工業和醫療技術領域各種應用的蓋子

2024年歐洲鎂壓鑄獎”評選結果揭曉，繼上期展示的的鎂合金氣缸蓋罩 、轉向柱控制器、平視顯示器外殼之后，本期繼續展示獲獎作品——用于工業和醫療領域的鎂合金壓鑄蓋子、后部件GBE，以及模制基本型外殼。

說明鑄件的設計、鑄造和造型要求及其功能，也適用于組裝件：

可見部分、光滑潔凈的表面、準確的尺寸精度和角度、兩側緊密間隔的肋條的精準達成。

設計、鑄造和造型要求：

尺寸精度、角度、嚴格的鑄造公差、嚴格的加工公差（因?yàn)楸仨毐ＷC安裝在相關裝置中）、清潔的表面、噴漆或粉末涂層的可見部件。

為什么該部件值得獲得歐洲壓鑄獎？

砂型鑄造原型，工業應用實例，包括電動汽車和醫療技術，部件的復雜性和難度，緊密肋設計要求保持嚴格的熱量供應。

技術數據：
長度：354 毫米
寬度：343 毫米
高度：33 毫米
重量：2740 克

合金：AZ91
提交公司：金屬鑄造廠 Stauß KG

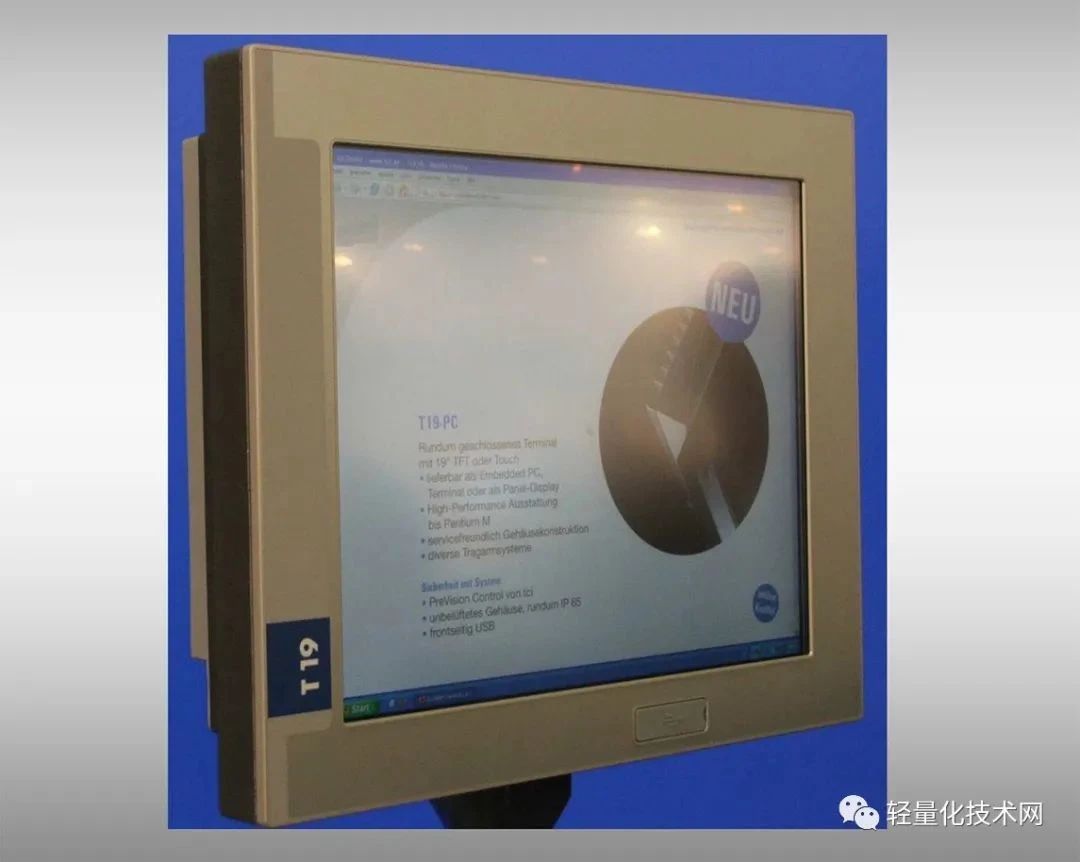

模制基本型外殼-應用于工業和醫療技術的多個領域

說明鑄件的設計、鑄造和造型要求及其功能，也適用于裝配部件：

可見部分，光滑潔凈的表面，精確的尺寸精度和角度，壁厚 6 毫米，必須銑出 3.5 毫米的可見凹槽，由于使用鎂而減輕重量，擴大應用范圍（懸掛）。

設計、鑄造和成型要求：

尺寸精度、角度、嚴格的鑄造公差、嚴格的加工公差，因?yàn)楸仨毐ＷC安裝在相關裝置中，表面清潔，可見部分噴漆或粉末涂層。

為什么該部件值得獲得歐洲壓鑄獎？

砂型鑄造原型、工業應用實例（包括電動和醫療技術）、部件的復雜性和難度、對嚴格公差的要求、薄壁、大表面、尺寸穩定、設計和表面。

技術數據：
長度：481 毫米
寬度：397 毫米
高度：132 毫米
重量：4040 克

合金：AZ91
提交公司： Metallgießerei Stauß

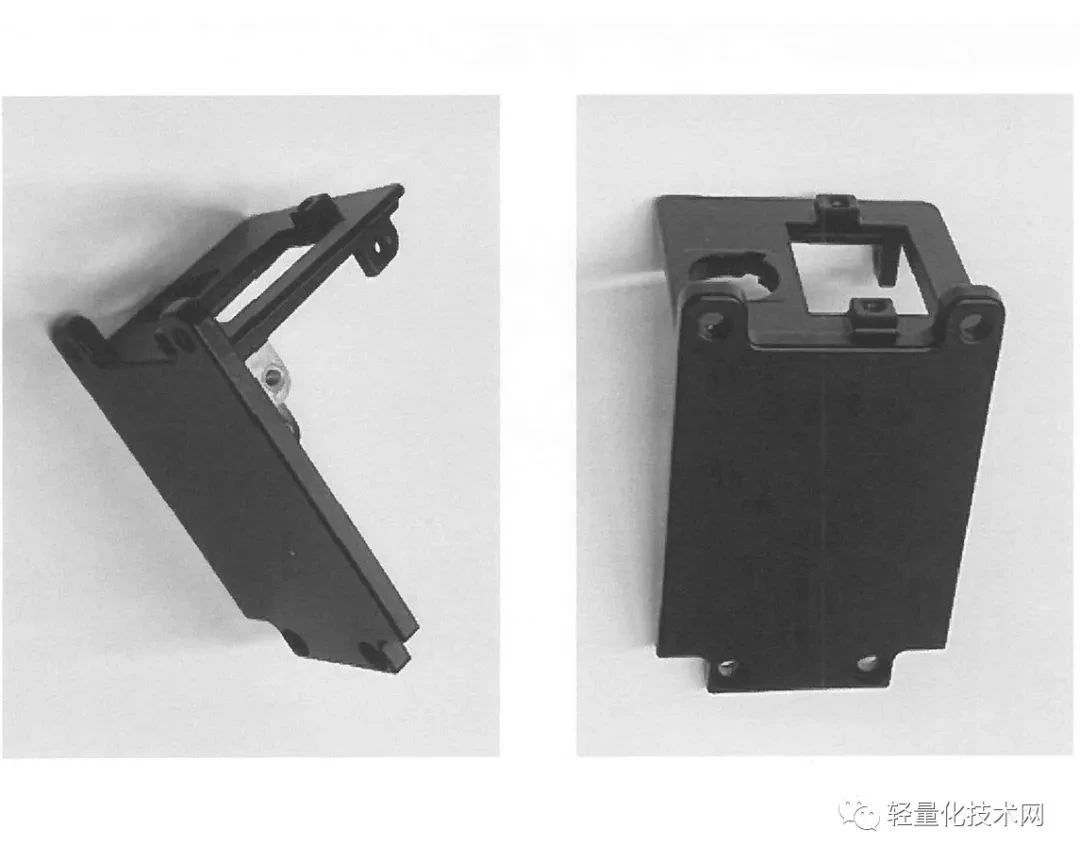

后部件 GBE CP 1008514-01

說明鑄件的設計、鑄造和造型要求及其功能，包括裝配部件：

可見區域，鑄件非常好，不允許有損壞。

設計、鑄造和造型要求：

零件上不允許有溢料，鑄件質量非常好。

為什么使用壓鑄件制造？

減少機械加工，特殊要求。

為什么該部件值得獲得歐洲壓鑄獎？

高質量特征（鑄造和涂層）。

技術數據：
長度：45.5 毫米
寬度：29 毫米
高度：29 毫米
重量：5.86 克

合金：AZ91D
提交公司：Dynacast Deutschland GmbH

本文內容來自：輕量化技術網，《壓鑄周刊》合作伙伴
