![]() 原標題:臥式冷室壓鑄機用殼體壓鑄模設計 壓鑄因效率高、材料利用率高、成形精度高等優點,在汽車、3C產品、五金零件等方面廣泛應用。針對具體壓鑄件需要設計相應的壓鑄模,殼體需要采用側澆口壓鑄模成形,而側澆口壓鑄模的設計和制造是確保鋁合金壓鑄件品質的關鍵。以殼體鋁合金件為例,介紹鋁合金臥式冷室壓鑄機用壓鑄模的設計。 對某殼體鋁合金壓鑄件進行了工藝分析,詳細介紹了臥式冷室壓鑄機用壓鑄模的結構設計,主要包括分型面選擇、澆注系統設計、側抽芯設計和脫模機構設計,闡述了該壓鑄模的工作原理和結構特點,為臥式冷室壓鑄機用壓鑄模結構設計提供參考。 圖文結果 殼體結構見圖1和圖2,該鑄件要求強度高,質量輕,且在100℃以上高溫高濕環境下工作,因此選用YL102鋁合金,其熔點為650℃,由于Si含量較高,熔煉爐選用金屬坩堝。該鑄件上有2個φ6mm通孔及φ8mm盲孔,外形為φ56mm圓柱面,2個φ6mm通孔有中心距280-0.2mm要求,鑄件尺寸精度要求不高。該鑄件成形性能較好,要求表面光滑,內部不得有裂紋、冷隔、氣孔等鑄造缺陷,內、外表面的起模斜度取1°,鑄件壁厚為4mm,內外圓柱面過渡處設置圓角,半徑取1mm;壓鑄工藝參數:壓射比壓為65MPa,充型速度為42m/s,澆注溫度為630℃,模具預熱溫度為160℃,充填時間為0.1s,采用氟化鈉水作涂料。根據投影面積法計算合模力,選用J1110A型臥式冷室壓鑄機壓鑄,該壓鑄機壓室內徑為φ40mm,外徑為φ90mm,壓射行程為0~120mm。

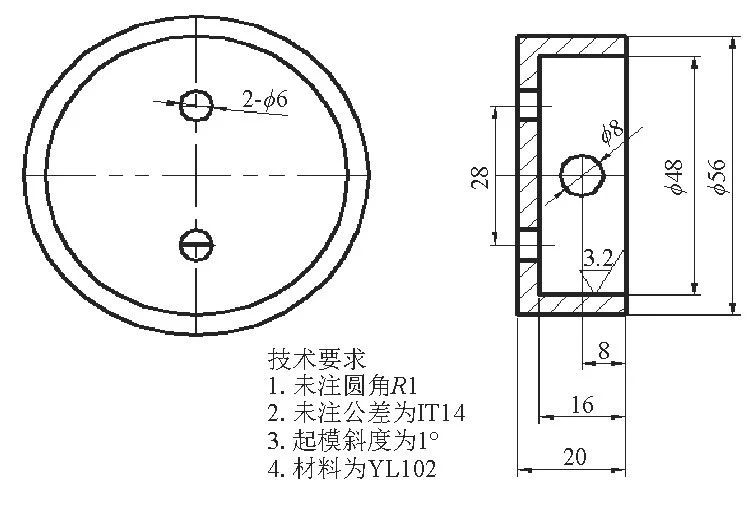

圖1 殼體平面圖

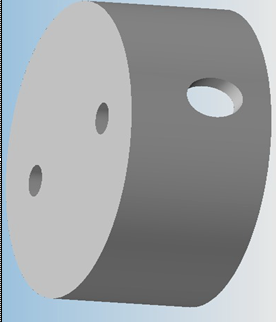

圖2 殼體三維圖
圖3 殼體分型面方案 (1)方案Ⅰ壓鑄模大型芯設在型芯固定板中,型腔和小型芯設在型腔板中,優點是壓鑄件推出力小。缺點是壓鑄件2個φ6mm小孔與壓鑄件外圓φ56mm及內孔φ48mm中心線的對稱度難以保證;壓鑄模分型面為壓鑄件下平面(裝配基準面),上有飛邊,無法確保尺寸20mm及16mm的精度(見圖1),顯然此方案壓鑄件品質難以保證。 (2)方案Ⅱ壓鑄模一部分型腔和大型芯放在型芯固定板中,壓鑄模另一部分型腔和小型芯放在型腔板中。缺點是壓鑄件2個φ6mm與鑄件外圓φ56mm及內孔φ48mm中心線的對稱度難以保證,壓鑄模分型面設在有外圓的平面上,人為造成壓鑄件外圓有飛邊,鑄件外觀質量差。 (3)方案Ⅲ壓鑄模型腔和大型芯設在型腔板中,小型芯設在型芯固定板中。優點是鑄件飛邊不在鑄件安裝基準面上。缺點是鑄件2個φ6mm小孔與鑄件外圓φ56mm及內孔φ48mm中心線的對稱度有一定影響,但鑄件品質基本能夠保證;以壓鑄件上平面做分型面,壓鑄件上平面上有飛邊。由于壓鑄件裝配時其飛邊被其他零件遮擋,故不影響鑄件在裝配后的外觀品質,此方案較為合理。 (4)方案Ⅳ壓鑄模型腔和大、小型芯全部設在動模。優點是可確保鑄件2個φ6mm小孔與鑄件外圓φ56mm及內孔φ48mm中心線的對稱度。缺點是分型面設在壓鑄件下平面(裝配基準)上,鑄件裝配基準面上有飛邊。此面為裝配基準面,不能有飛邊,故此方案不合理。 方案Ⅴ壓鑄模一部分型腔設在動模,另一部分型腔設在定模,大、小型芯全設在動模。優點是可確保鑄件2個φ6mm小孔與內孔φ48mm中心線的對稱度。缺點是不能確保壓鑄件2個φ6mm小孔與壓鑄件外圓φ56mm中心線的對稱度,且以φ5mm外圓面做分型面,人為造成壓鑄件外圓面上有飛邊,外觀品質差。綜合上述分析,選擇方案Ⅲ,以殼體上平面作分型面。

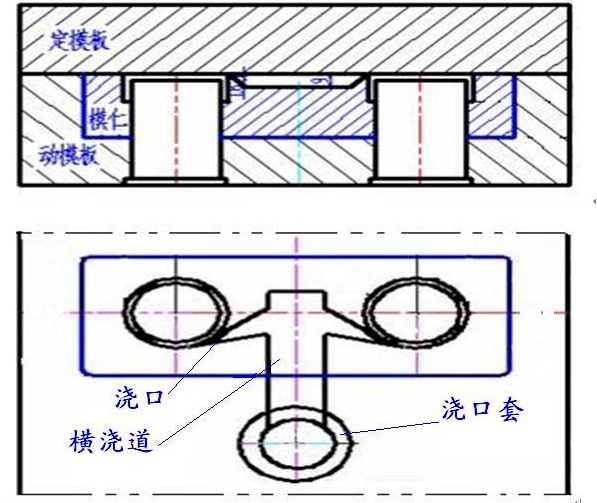

圖4 殼體澆注系統

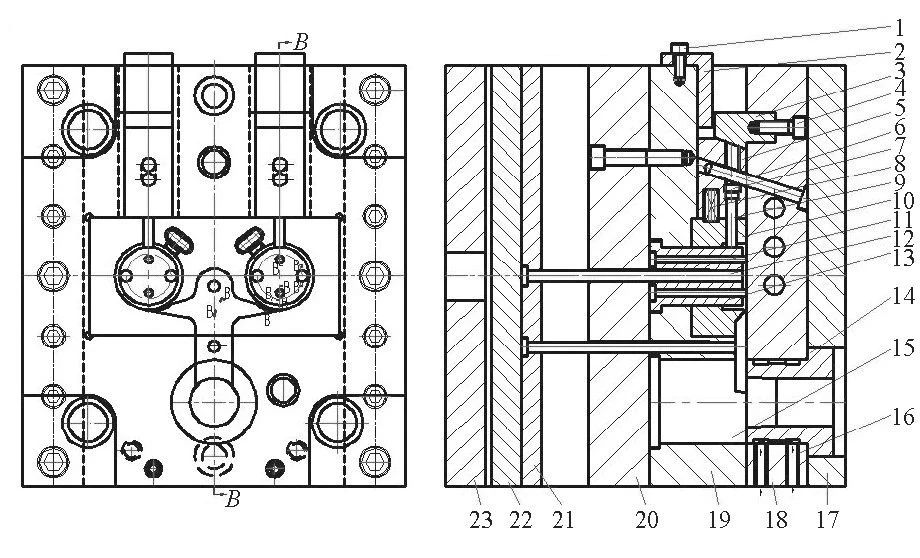

圖5 殼體壓鑄模裝配圖 1、4.內六角螺釘 2.限位板 3.楔緊塊 5.滑塊 6.斜導柱 7.頂絲 8.彈簧 9.側型芯 10.動模模仁 11.小型芯 12.頂桿 13.大型芯 14.澆口套 15.分流錐 16.銅管 17.定模座板 18.定模板 19.動模板 20.支承板 21.推桿固定板 22.推板 23.動模座板
