 原標題：宇部&東風汽車：高強度?高生產性工藝（HFC）的開發 縮孔、氣孔、夾雜物（氧化物等）、溶湯流動不暢，裂紋，這些都是鑄造產品的典型的缺陷。尤其是夾雜物，即使混入比例很小，也會成為斷裂的起點，導致鑄件機械性能的下降，同時也會增加偏差范圍，降低鑄件的可靠性。為此，迄今為止，壓鑄機制造商、汽車零部件制造商、鋁制造商等，在對鑄造前的溶湯的清潔措施以及模具內溶湯充填過程做出了許多努力。 在壓鑄和鑄造行業，隨著前所未有的價格競爭的加劇，對更高質量產品和更緊湊的設備的需求比以往更高。著眼于擠壓鑄造，重力鑄造這樣，注湯過程中產生氧化物，和低壓鑄造的中間升液槽內的溶湯在開模時下落，產生的氧化物，以及由于在湯口周圍附著了凝固物，導致在鑄造品中混入了夾雜物的問題，致力于「干凈的溶湯從注湯開始，到整個鑄造過程中，抑制夾雜物的產生和混入的工藝」的開發，開發了一種在原來的低壓鑄造中，新加入了在加壓室，給湯室中引入氮?dú)猓种茰嫜趸ㄟ^(guò)增加精密氣體加壓控制，對湯口，腔室充填的最適合溶湯流動控制壓力機構和充填后的凝固控制加壓機構的HFC 鑄造工藝。該工藝同時使用氣體和液壓兩種加壓方式對模具模腔內充填溶湯Hybrid Fill Casting（混合，充填，鑄造）簡稱 HFC 工藝。 圖文結果 HFC的鑄造設備（M-HFC）的外觀如圖1、主要規格用表1來表示。鑄造設備本體通過在動模板的4角內置的鎖模機構的2塊模板構造，控制了高度。通過中心銷和局部加壓銷的行程控制，根據凝固收縮進行加壓。

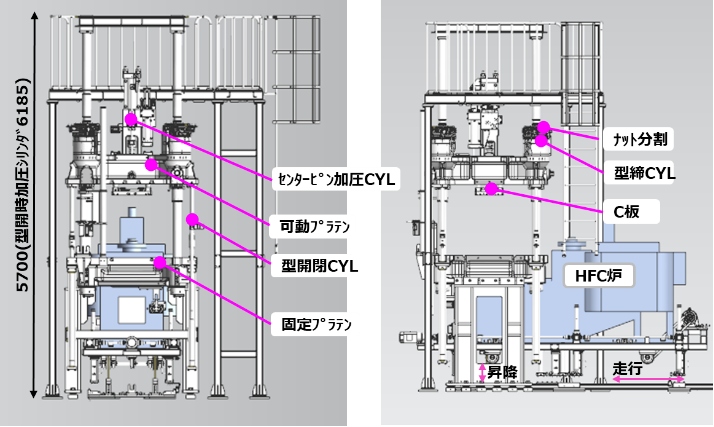

圖1 M-HFC鑄造設備外觀

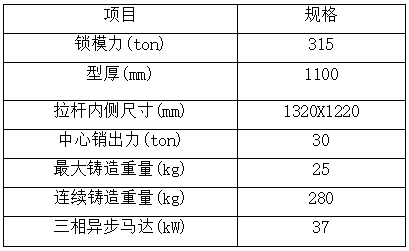

表1 M-HFC鑄造設備的主要規格
圖2 HFC爐和周邊機器

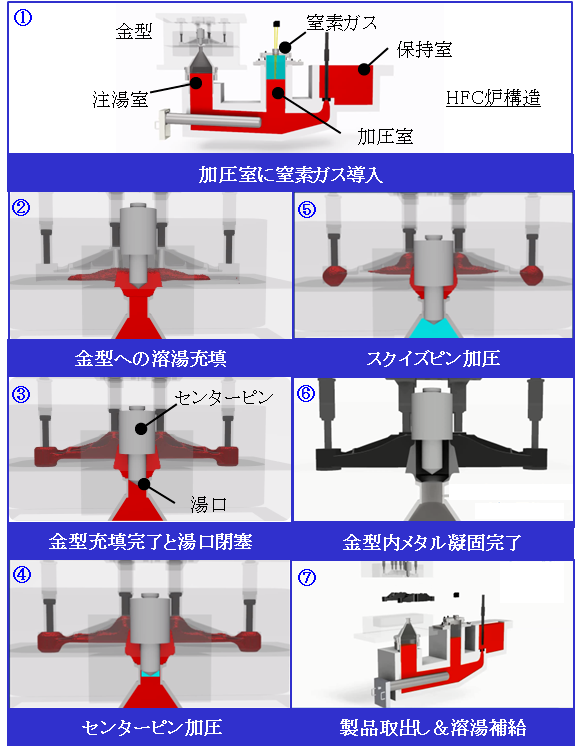

圖3 HFC的鑄造工程 圖4為某商用車公司重型卡車的發動機懸置支架，重量3.5kg，最大壁厚60mm以上，圖5根據鑄造解析的溶湯流動解析，確認到4秒以內進行充填，在流動停止溫度前可以進行充填。另外，根據凝固解析求出指向性凝固中斷的時機和未凝固金屬的體積，以探討局部加壓的容積和加壓氣缸的尺寸。

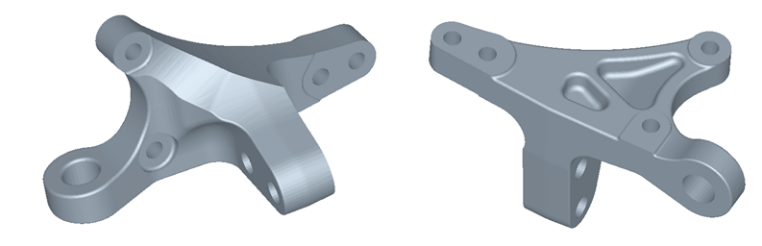

圖4 支架形狀

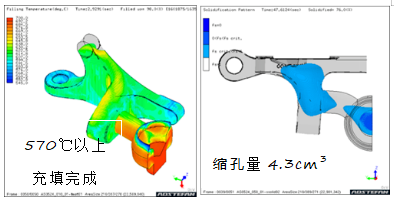

圖5 鑄造解析結果

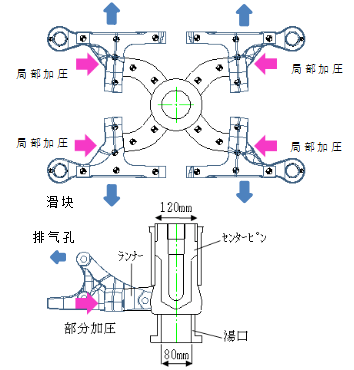

圖6 模具方案

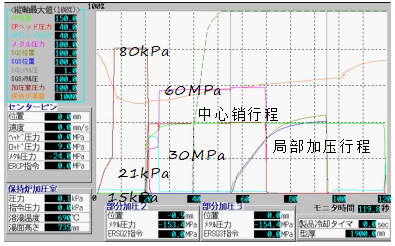

圖7 鑄造波形

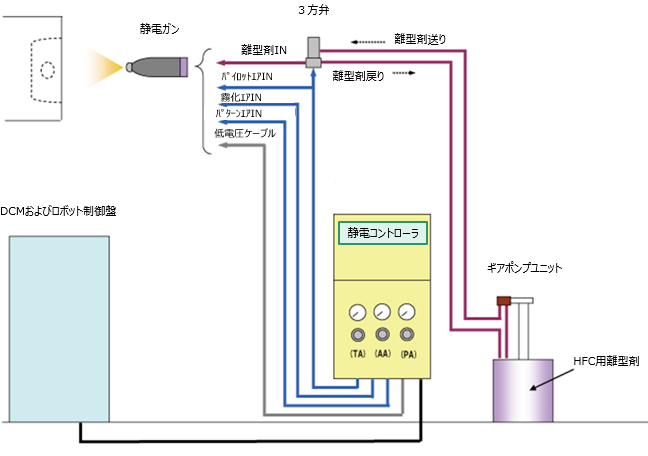

圖8 靜電噴涂裝置
圖9 鑄造品外觀

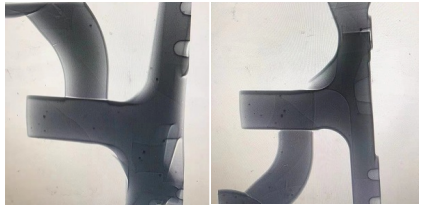

圖10 X射線調查結果 夾雜物調查是在一件鑄造樣品上如圖11這樣切斷成51個，在切斷片上做出缺口，檢查斷面的觀察面積和進行目視調查。在3個樣本上做了缺口，對合計252個破斷面進行了調查。

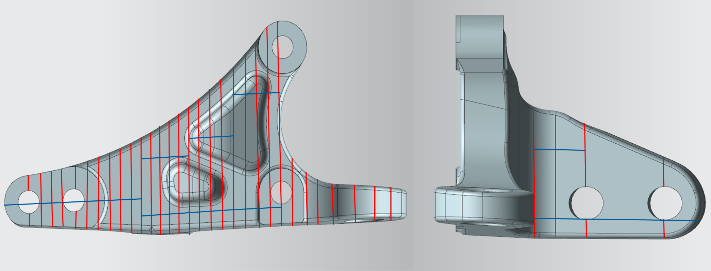

圖11 鑄造樣品切斷部位
表2 根據K模型法判定夾雜物

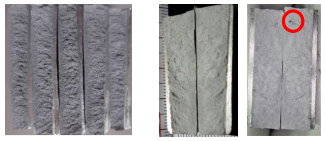

圖12 夾雜物調查結果

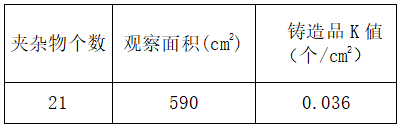

表3 夾雜物調查結果

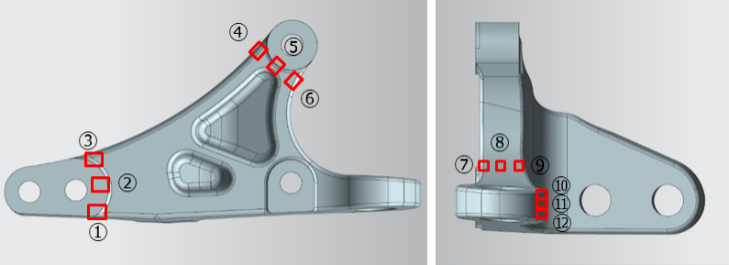

圖13 微觀組織調查部位

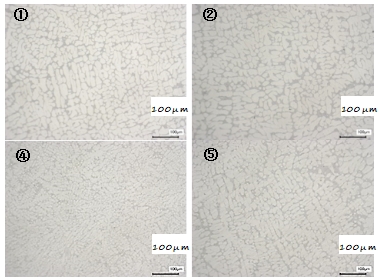

圖14 微觀組織調查

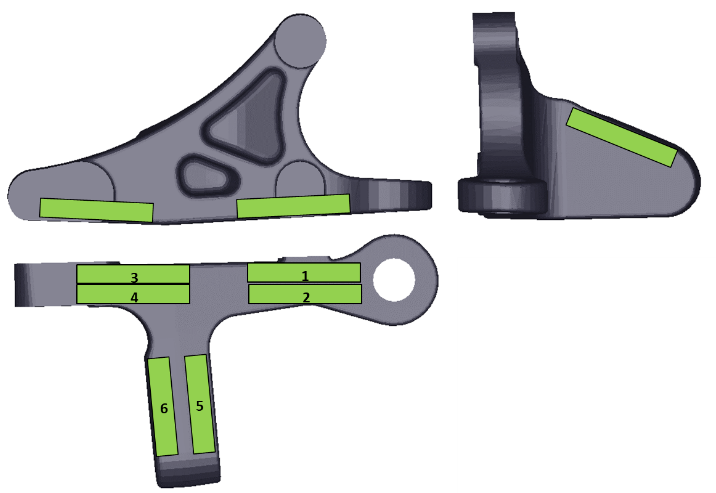

圖15 試驗片采取部位

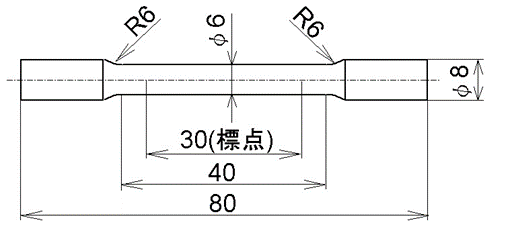

圖16 試驗片形狀

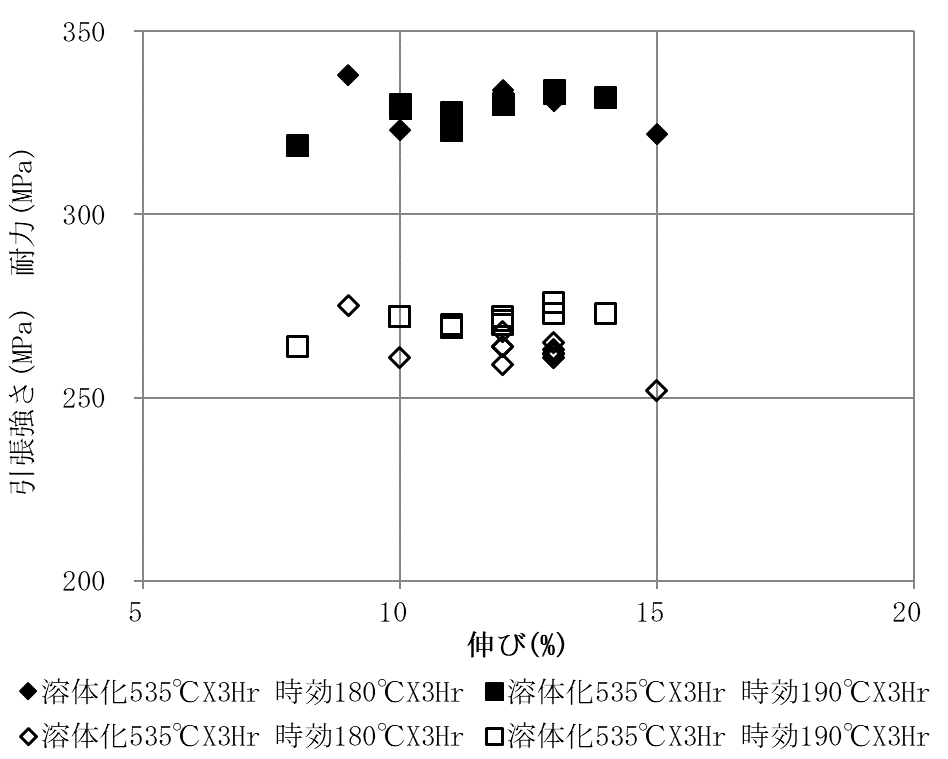

圖17 拉伸試驗結果(第1回)
圖18 拉伸試驗結果(第2回)

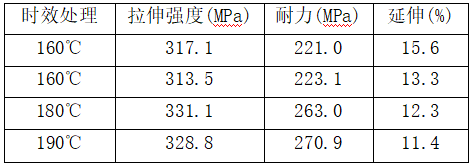

表4 拉伸試驗結果 備受期待的高強度、高生產性的鑄造工藝M-HFC初號機納入，開始鑄造。現在為了實現量產，一邊整備各種周邊設備，一邊進行鑄造。今后，為了對應更大型的部件決定導入L-HFC。
圖19 L-HFC鑄造設備外觀

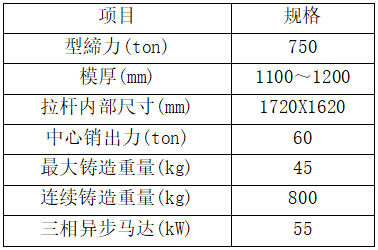

表5 L-HFC鑄造設備的主要規格 研究結論 （1）HFC因?yàn)闆]有重力鑄造和擠壓鑄造這樣的注湯動作，所以沒有注湯時的空氣卷入，加壓室的加壓氣體使用氮?dú)猓瑲怏w加壓完成后的溶湯不像低壓鑄造那樣一下子就落下，調整了下落的速度，因?yàn)樵陂_模限，給湯室常時通過多孔材質引入氮?dú)猓梢缘玫搅己玫蔫T造品K值。 （2）用保溫性良好的脫模劑，在模具內充填溶湯后，通過中心銷局部加壓銷施加最適合的鑄造壓力，在模具表面持續壓著，因?yàn)榧彼倌蹋恢钡奖诤裰行牟浚軌虻玫郊?xì)微的組織。 （3）這次的鑄造品的機械特性滿足了所要求的品質。和其他的工藝比較，鑄造品K值良好，得到細微的組織。因?yàn)椴科凡煌瑥?qiáng)度和拉伸的品質要求也不相同，但可以通過調整熱處理?xiàng)l件，對應顧客多種多樣的品質要求。 （4）和其他的工藝比較，因?yàn)樯a(chǎn)性優秀，可以降低人工費，降低制造成本，減少保持爐的溶湯保持時間，使減少CO2的產生成為可能。
